IQ调制的原理

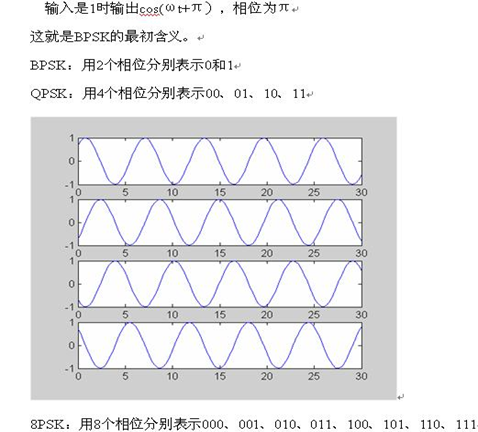

（一）调制基本原理

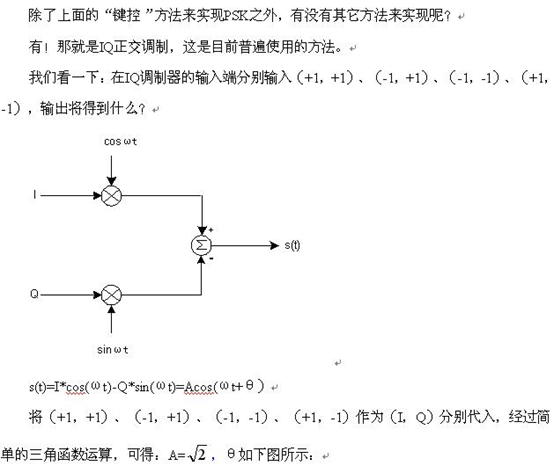

（二）调制基本原理
利用IQ调制实现MPSK（QPSK 8PSK BPSK）和MQAM（16QAM 64QAM）调制

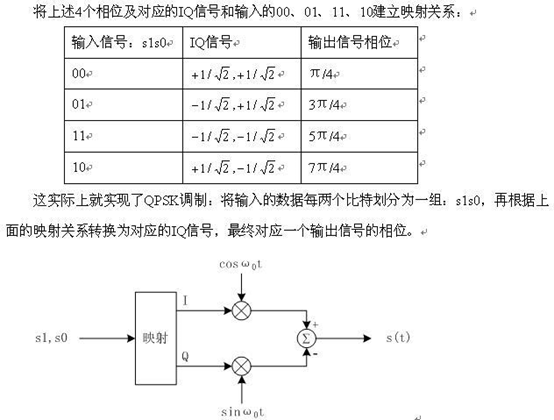

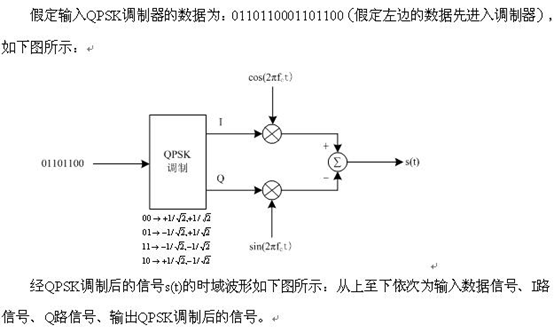

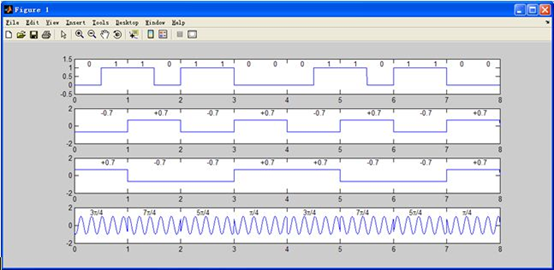

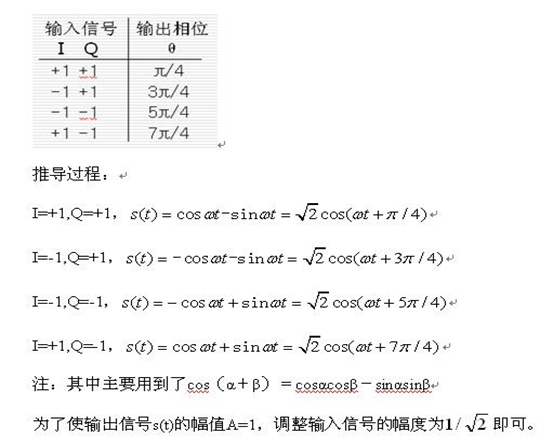

（一）利用IQ调制实现QPSK调制

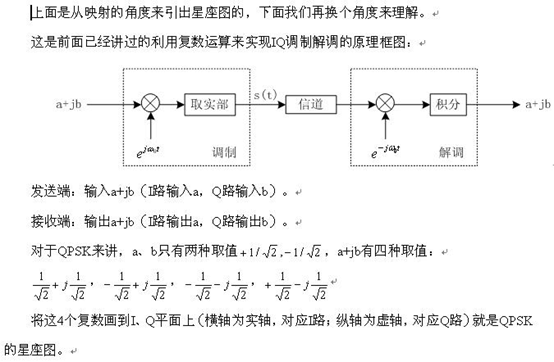

QPSK调制的星座图
星座图，就是说一个坐标，如高中的单位圆，横坐标是I，纵坐标是Q，相应于投影到I轴的，叫同相分量，同理投影到Q轴的叫正交分量。由于信号幅度有差别，那么就有可能落在单位圆之内。具体地说，64QAM，符号有64个，等于2的6次方，因此每个符号需要6个二进制来代表才够用。这64个符号就落在单位圆内，根据幅度和相位的不同 落的地方也不同。从其中一个点跳到另一个点，就意味着相位调制和幅度调制同时完成了。”

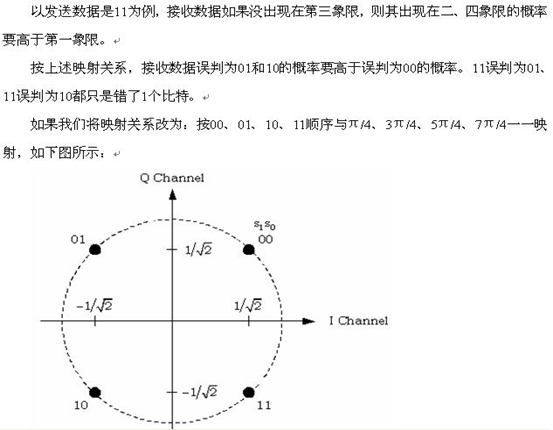

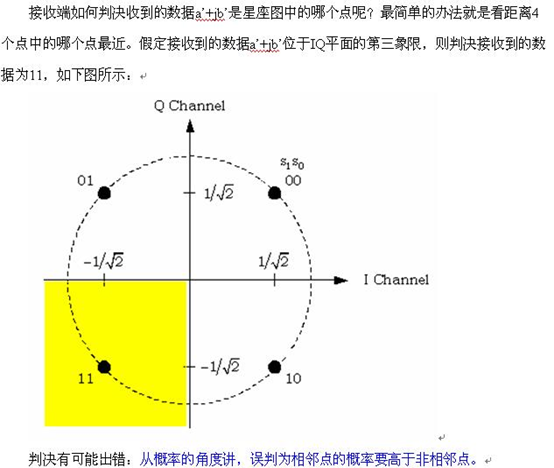

QPSK的映射关系可以随意定吗？
还以发送数据是11为例，接收数据误判为10和00的概率要高于误判为01的概率。11误判为10错了1个比特，但11误判为00却错了2个比特。
综上所述，在相同的信道条件下，采用00↔π/4、01↔3π/4、10↔5π/4、11↔7π/4映射关系的QPSK调制的误比特率要高于采用00↔π/4、01↔3π/4、11↔5π/4、10↔7π/4映射关系。
象00、01、11、10这样，相邻的两个码之间只有1位数字不同的编码叫做格雷码。QPSK调制中使用的就是格雷码。
如何使用IQ调制实现8PSK？

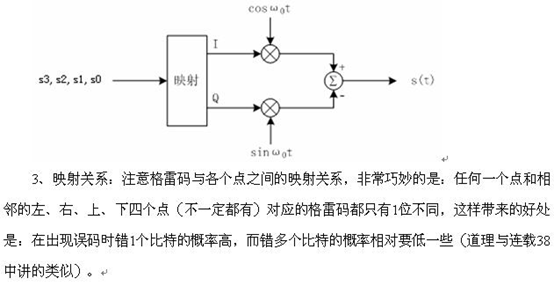

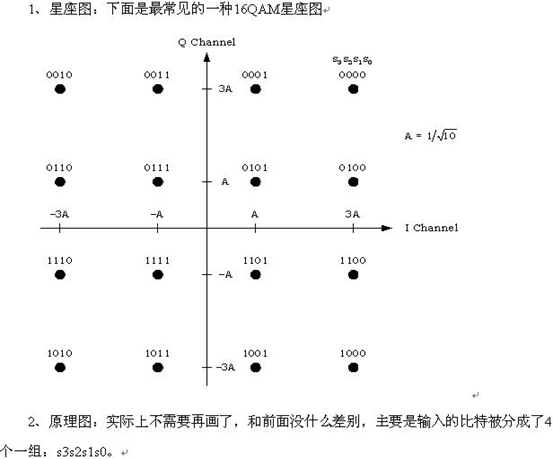

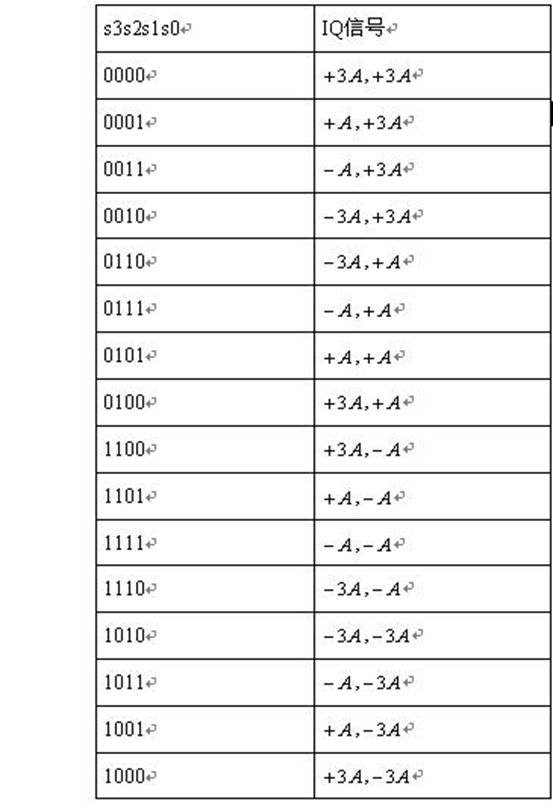

（三）利用IQ调制实现16QAM调制
注：前面讲的PSK调制（QPSK、8PSK），星座图中的点都位于单位圆上，模相同（都为1），只有相位不同。而QAM调制星座图中的点不再位于单位圆上，而是分布在复平面的一定范围内，各点如果模相同，则相位必不相同，如果相位相同则模必不相同。星座图中点的分布是有讲究的，不同的分布和映射关系对应的调制方案的误码性能是不一样的，这里不再展开去讲。

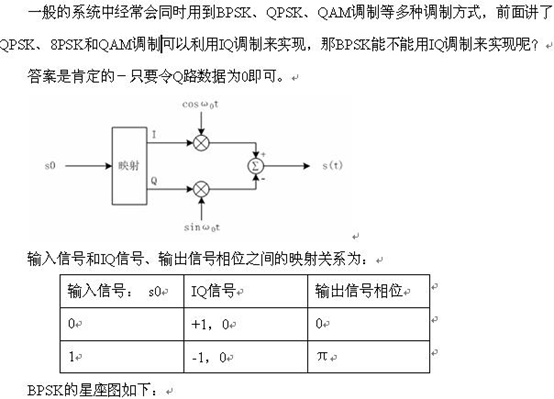

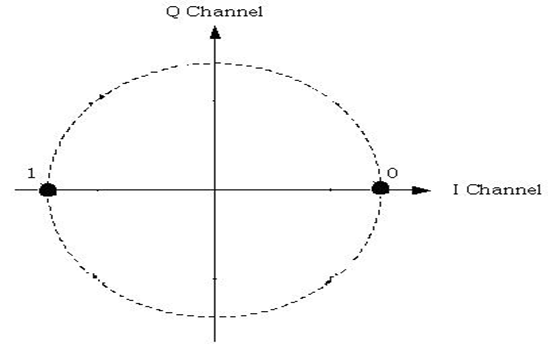

（四）利用IQ调制实现BPSK调制
