结构化分析概述
|
为了满足这个核心思想
1.数据和逻辑分离

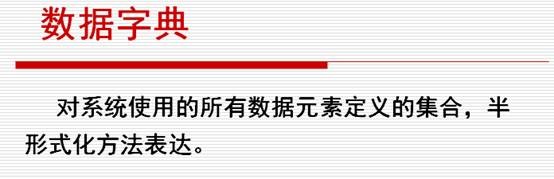

采用数据字典描述数据，模型来表示逻辑
2.逻辑的分离
数据之间的关系：数据模型
功能：功能模型（描述功能）
行为：行为模型（状态之间的转化）
前一个是模型，后一个是说明

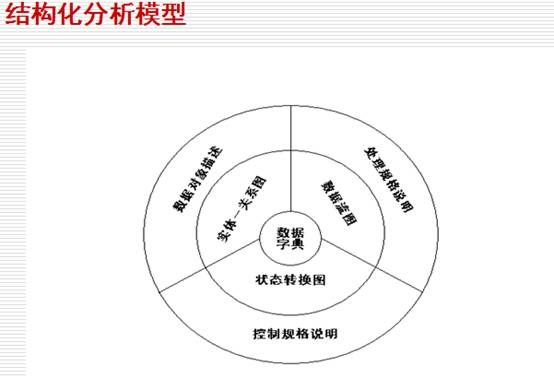

2结构化分析相关的模型
2.1数据模型

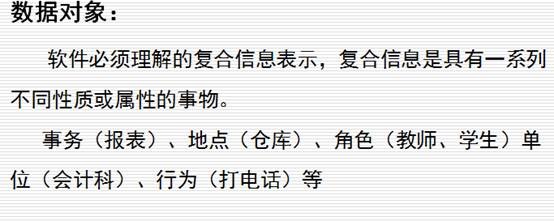

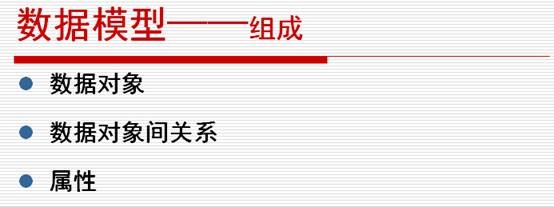

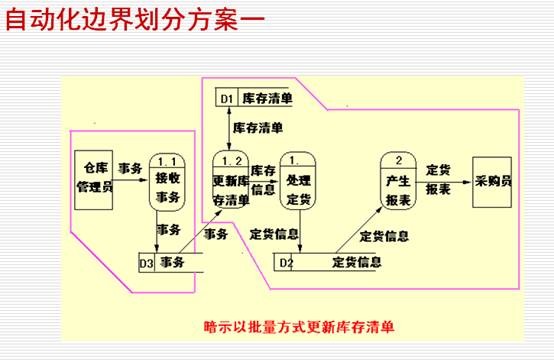

2.2功能模型
关注是怎么做导致数据流动，不关注怎么实现流动
方框：数据的源点和中点

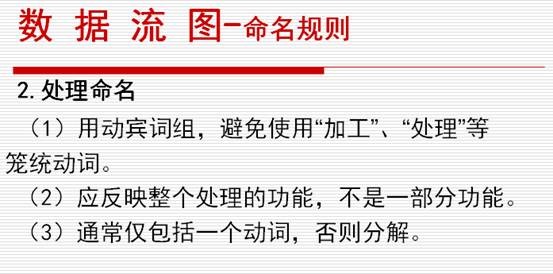

圆形：代表一种操作
箭头：代表一种数据

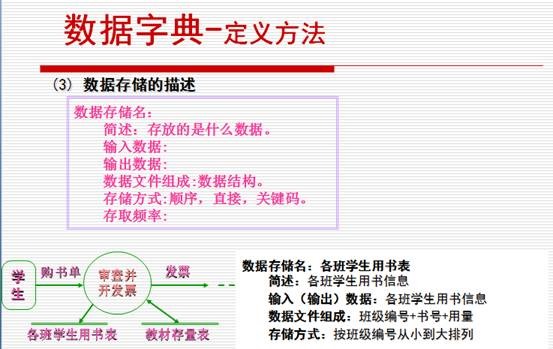

横杠：代表数据的存储

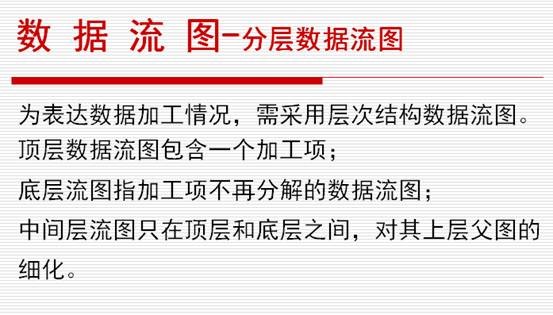

是用来给需求人员和设计人员交流的工具，描述的更加清晰。

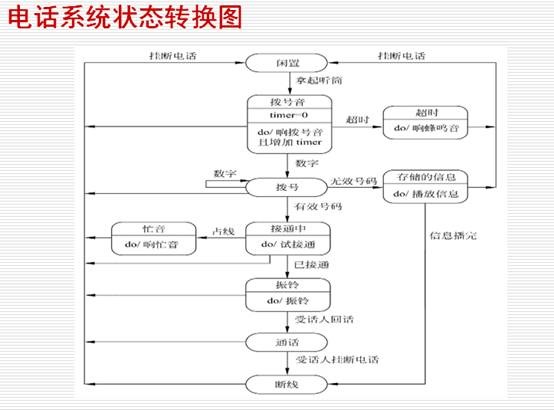

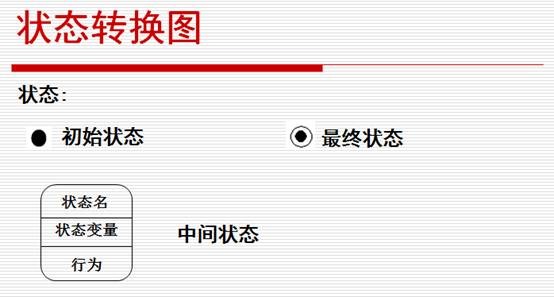

2.3行为模型
行为：保持这个状态
事件：发生状态的转变
