EDEM与ANSYS的流体耦合仿真 练习1圆柱形通风管道

耦合中有很多细节，一旦开始耦合就最好不要再修改参数

1. 做耦合仿真不能使用x_t（丢失坐标），应使用step（不会丢失坐标）
2. 在不同软件上对机械管道实体建模和内部流体虚拟建模共用一个空间坐标系，（所建模型在X，Y，Z轴上一一对应）
3. 将step模型直接拖进ANSYS内，并拖动Geometry，可直接链接
4. 导入ANSYS并划分网格之后，

5. 将模型材质改为流体Geometry

6. 设置inlet和outlet

7. 打开Fluent看到该页面后，保存并退出

8. 寻找路径，files/dp0/FFF/MECH。

该文件夹中的后缀为msh文件是专门用于耦合仿真的文件，将其copy到一个新文件夹内

9. 打开fluent

10. 点击File/Read/Mesh导入画过网格的模型

11. 没有出现模型，Display中选ALL，右侧全部选择

12. 查看模型并修改单位（可能使为了与edem中单位一致，此处存疑）（已解决，在后文写了）

13. 设置为瞬时，设置重力场，

设置ke模型

注意！！！，设置入流口速度(如果此时入流口速度没有设置，耦合时才发现，需要重新fluent)注意单位

其他面为大气压力即默认值

14. 在edem中建立模型，设置颗粒密度为1000，半径为0.1，记得calculation 设置颗粒工厂

15. 保存至与msh同一个文件夹内（后期好定位）并点击

16. 导入enem耦合前设置

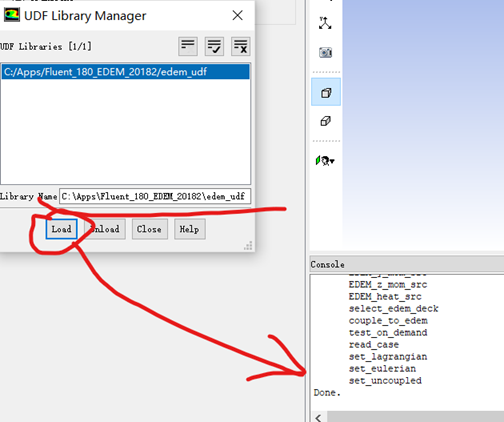

17. 复制edem_udf文件地址，点击loading
    在我电脑里位置是C:\Apps\Fluent_180_EDEM_20182\edem_udf

18. 调节绘图尺寸

19. 导如edem模型

20. 并设置参数

刷新一下

21. 步数设置，瞬时仿真保存,每次时间间隔


22. 最后，开始仿真


23. 成功

如何打开保存过的文件

1. 首先，打开edem的edm后缀文件


2. 加载出来并点击右上角耦合按钮


3. 打开 fluent/read/case&data


4. 选择最下面一项
   重新插入edem耦合模型

仿真页面下方显示done，即为成功导入

再次导入，上文写过，这里不再赘述
检查edem的耦合接口，鼠标放上去显示
即为耦合尚未成功
显示数字，耦合链接失败
本次再次打开失败原因：耦合开始后多次修改参数
又重新做了一遍，还是失败，就很烦：（

这些设定不能再改动，否则会出错
